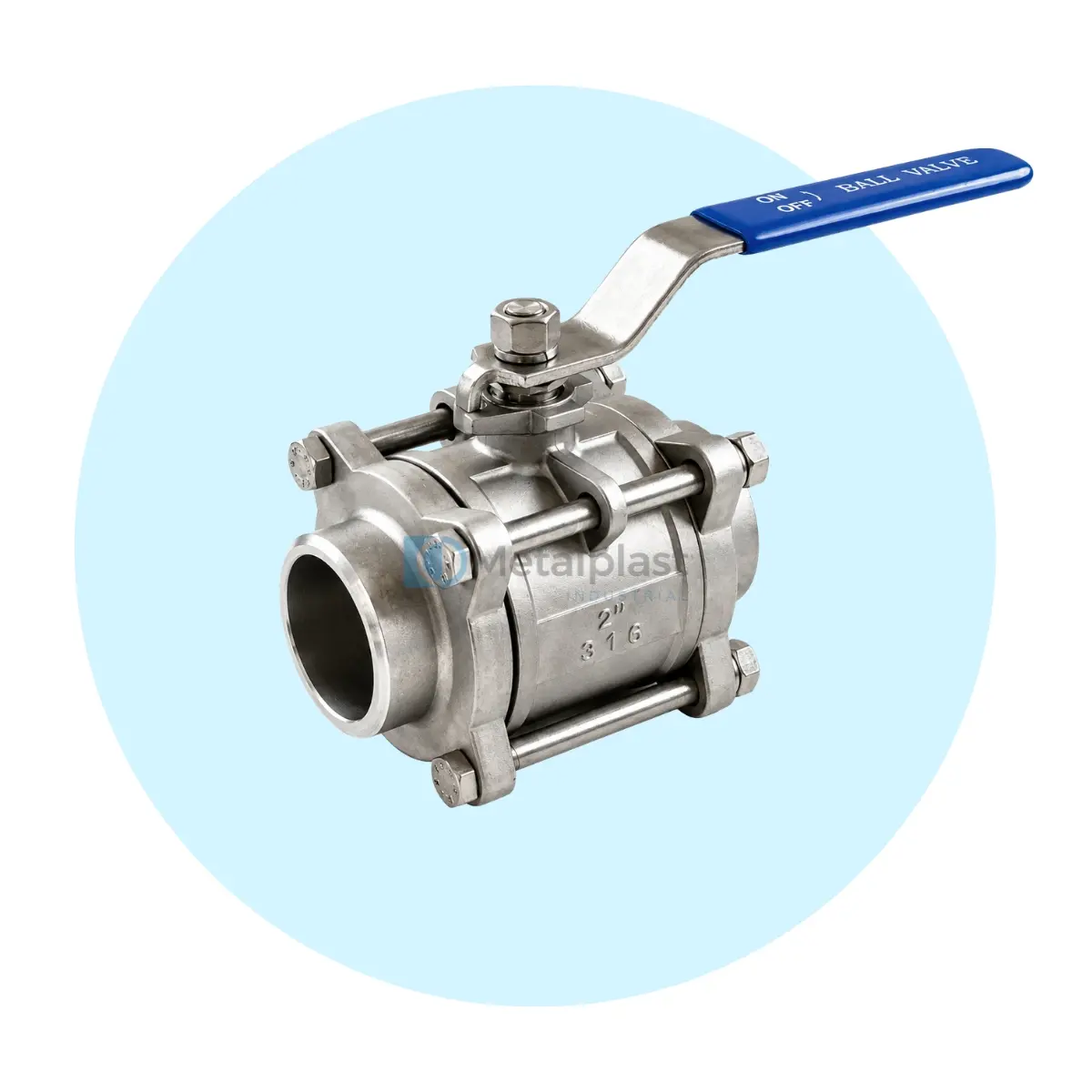

La válvula de bola de tres piezas Serie 366 Warren Valve está diseñada para servicios generales y especiales que requieren una configuración compacta, paso completo y materiales resistentes a la corrosión. Su cuerpo, tapas y esfera están fabricados en acero inoxidable fundido ASTM A351 CF8M, mientras que el vástago corresponde a ASTM A276 Tipo 316.
La válvula se ofrece con conexiones roscadas, Socket Weld o combinaciones roscada × Socket Weld. Para este producto se considera la configuración roscada —THD—, con accionamiento manual mediante palanca y dispositivo de bloqueo.
Está disponible en diámetros nominales desde 1/4” hasta 2”, con una presión de trabajo comprendida entre 1500 y 2000 WOG. Su diseño de paso completo permite mantener una sección interna cercana al diámetro de la tubería y reducir la restricción del flujo.
El sistema de sellado incorpora asiento de RPTFE, junta de grafito y opciones de empaquetadura de RPTFE reforzado con fibra de vidrio o grafito, según la configuración. La válvula cuenta con diseño fire-safe conforme a API 607, cumplimiento de ASME B16.34 y NACE, además de plataforma de montaje ISO 5211.
Características técnicas
– Tipo de válvula: Bola de tres piezas.
– Serie / Figura: 366.
– Material del cuerpo: ASTM A351 CF8M.
– Material de la esfera: ASTM A351 CF8M.
– Material del vástago: ASTM A276 Tipo 316.
– Tipo de conexión: Roscada —THD—.
– Diseño de paso: Paso completo —Full Port—.
– Diámetros nominales: Desde 1/4” hasta 2”.
– Presión de trabajo: 1500–2000 WOG.
– Asiento: RPTFE.
– Junta: Grafito.
– Accionamiento: Manual mediante palanca.
– Cumplimiento: API 607, ASME B16.34, NACE e ISO 5211.
