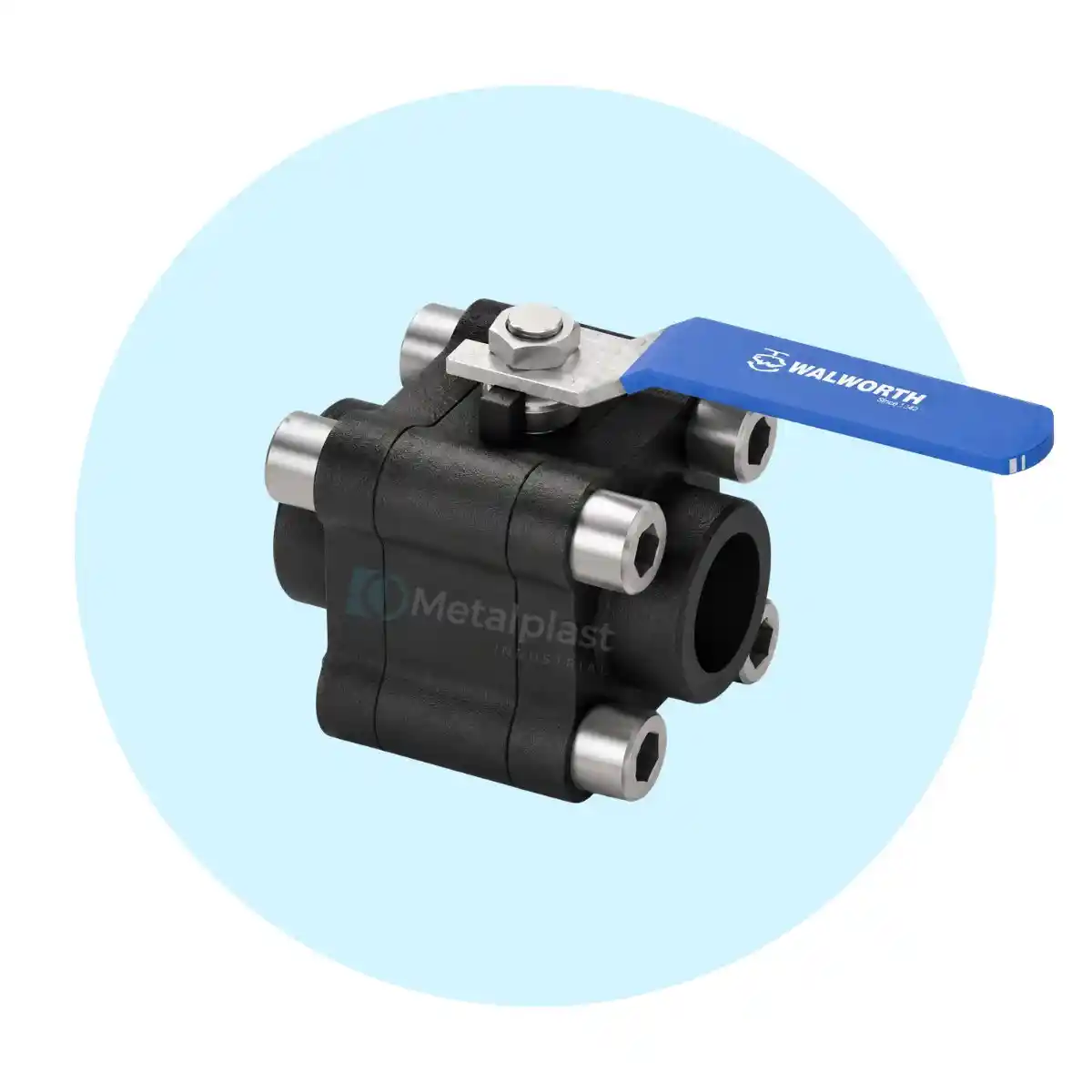

La válvula de bola flotante Walworth presenta una construcción de acero forjado y cuerpo de tres piezas, diseñada para el aislamiento de fluidos en sistemas industriales de alta presión.
Su diseño de bola flotante permite que la esfera se desplace ligeramente en la dirección del flujo y ejerza presión contra el asiento ubicado aguas abajo, proporcionando el sellado de la válvula. Se encuentra disponible en configuración de paso completo y, bajo pedido, en diseño de paso reducido.
El cuerpo y los extremos están fabricados en acero al carbono forjado ASTM A105. Según el arreglo seleccionado, los componentes internos pueden suministrarse en acero inoxidable 304 o acero inoxidable 316. La válvula incorpora asientos de nylon, sello del vástago en RPTFE, empaquetadura de grafito flexible y dispositivo antiestático.
Puede suministrarse con conexiones roscadas NPT, conexiones Socket Weld SW o configuración combinada NPT × Socket Weld. Las conexiones roscadas se fabrican de acuerdo con ASME B1.20.1, mientras que los extremos Socket Weld corresponden a ASME B16.11.
La válvula está disponible en clases de presión Class 800, Class 1500 y Class 2500. Las clases 800 y 1500 comprenden diámetros desde 1/2” hasta 2”, mientras que Class 2500 se ofrece desde 1/2” hasta 1 1/2”.
Características técnicas
- Tipo de válvula: Bola flotante.
- Construcción: Cuerpo forjado de tres piezas.
- Material del cuerpo: ASTM A105.
- Diseño de paso: Paso completo; paso reducido opcional.
- Conexiones: NPT, Socket Weld y NPT × Socket Weld.
- Diámetros: Desde 1/2” hasta 2”, según la clase.
- Clases de presión: Class 800, 1500 y 2500.
- Norma Class 800: API 608 y API 602.
- Norma Class 1500 y 2500: ASME B16.34.
- Diseño fire-safe: API 607.
- Norma de rosca: ASME B1.20.1.
- Norma Socket Weld: ASME B16.11.
- Asiento: Nylon.
- Sello del vástago: RPTFE.
- Empaque: Grafito flexible.
- Accionamiento: Manual mediante palanca.
- Presión de trabajo: 450, 600, 1000 y 1500 PSI.
- Operación: Manual mediante palanca. Para otras medidas, materiales o configuraciones especiales, consulte la disponibilidad mediante nuestro formulario de contacto.
Comercialización y distribución en Lima, todo el Perú y el exterior.
