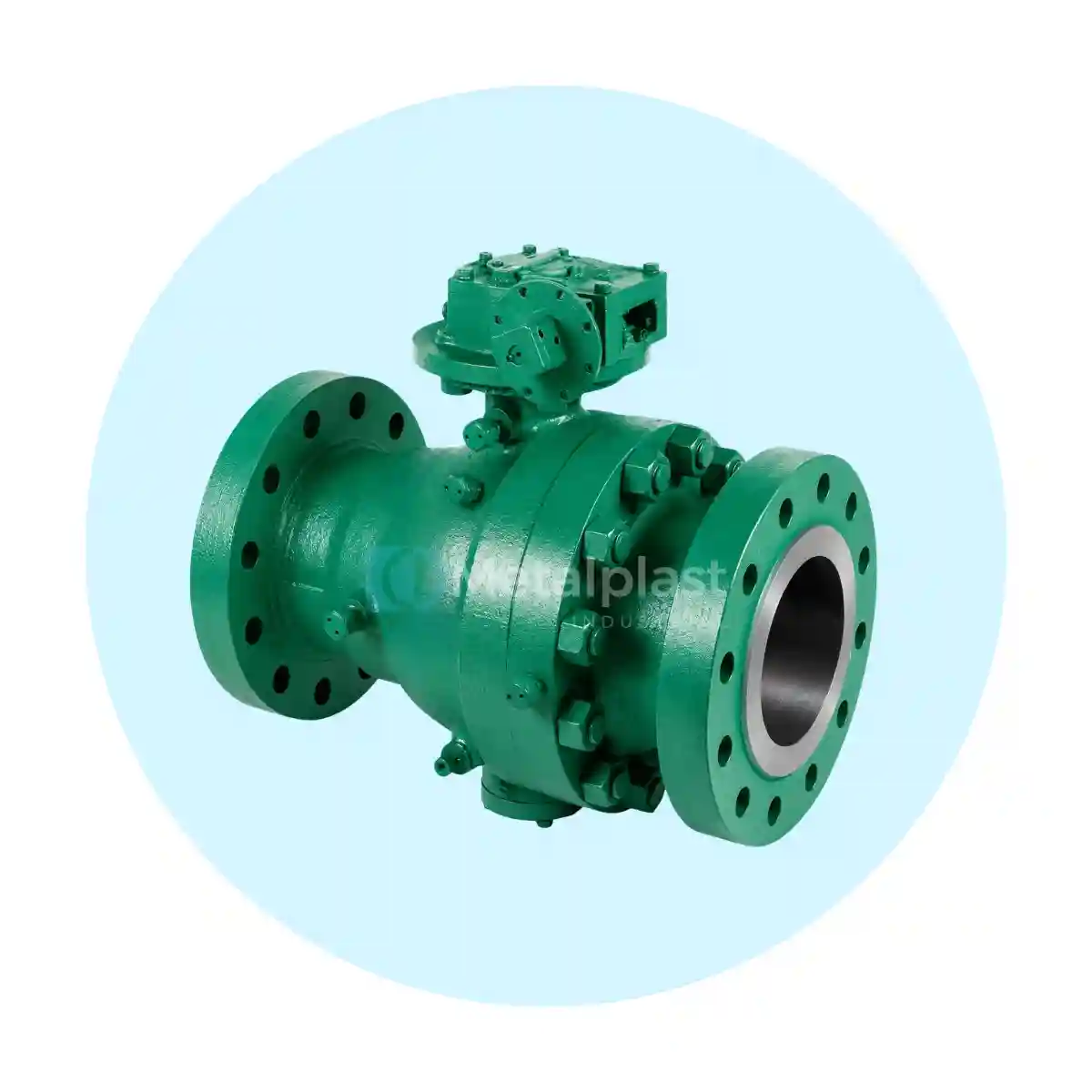

La válvula de bola montada sobre muñones —Trunnion Mounted Ball Valve— PBV Serie 6800 presenta una construcción de dos piezas y diseño de paso completo, orientada al aislamiento de flujo en sistemas de petróleo y gas que requieren un cierre confiable bajo condiciones de alta presión.
La válvula se fabrica con cuerpo y adaptador en acero al carbono ASTM A216 WCB/WCC. Sus componentes internos pueden incorporar recubrimiento de níquel químico ENP, mientras que los materiales de asiento y sellado se seleccionan según la clase de presión y las condiciones del servicio.
Se encuentra disponible con conexiones bridadas RF —Raised Face— y RTJ —Ring Type Joint—, en diámetros nominales desde 2” hasta 12” y clases de presión Class 150, Class 300 y Class 600. Su diseño cumple con API 6D y contempla requisitos dimensionales de ASME B16.5, ASME B16.10 y ASME B16.34.
La válvula incorpora flujo bidireccional, sistema Double Block and Bleed —DBB—, válvula de drenaje y conexiones para inyección de sellante de emergencia en el asiento y el vástago. También dispone de plataforma de montaje compatible con ISO 5211 y configuraciones para cumplimiento NACE y diseño fire-safe.
Características técnicas
– Tipo de válvula: Bola montada sobre muñones —Trunnion—.
– Serie: 6800.
– Construcción: Cuerpo fundido de dos piezas.
– Diseño de paso: Paso completo —Full Port—.
– Material del cuerpo: ASTM A216 WCB/WCC.
– Norma de diseño: API 6D.
– Tipo de conexión: Bridada.
– Cara de brida: RF y RTJ.
– Diámetros nominales: Desde 2” hasta 12”.
– Clases de presión: #150, #300 y #600.
– Flujo: Bidireccional.
– Función de aislamiento: Double Block and Bleed —DBB—.
– Accionamiento: Palanca, operador de engranajes, actuador o vástago libre, según la configuración.
– Características adicionales: Inyección de sellante de emergencia, montaje ISO 5211 y opciones NACE/fire-safe.
