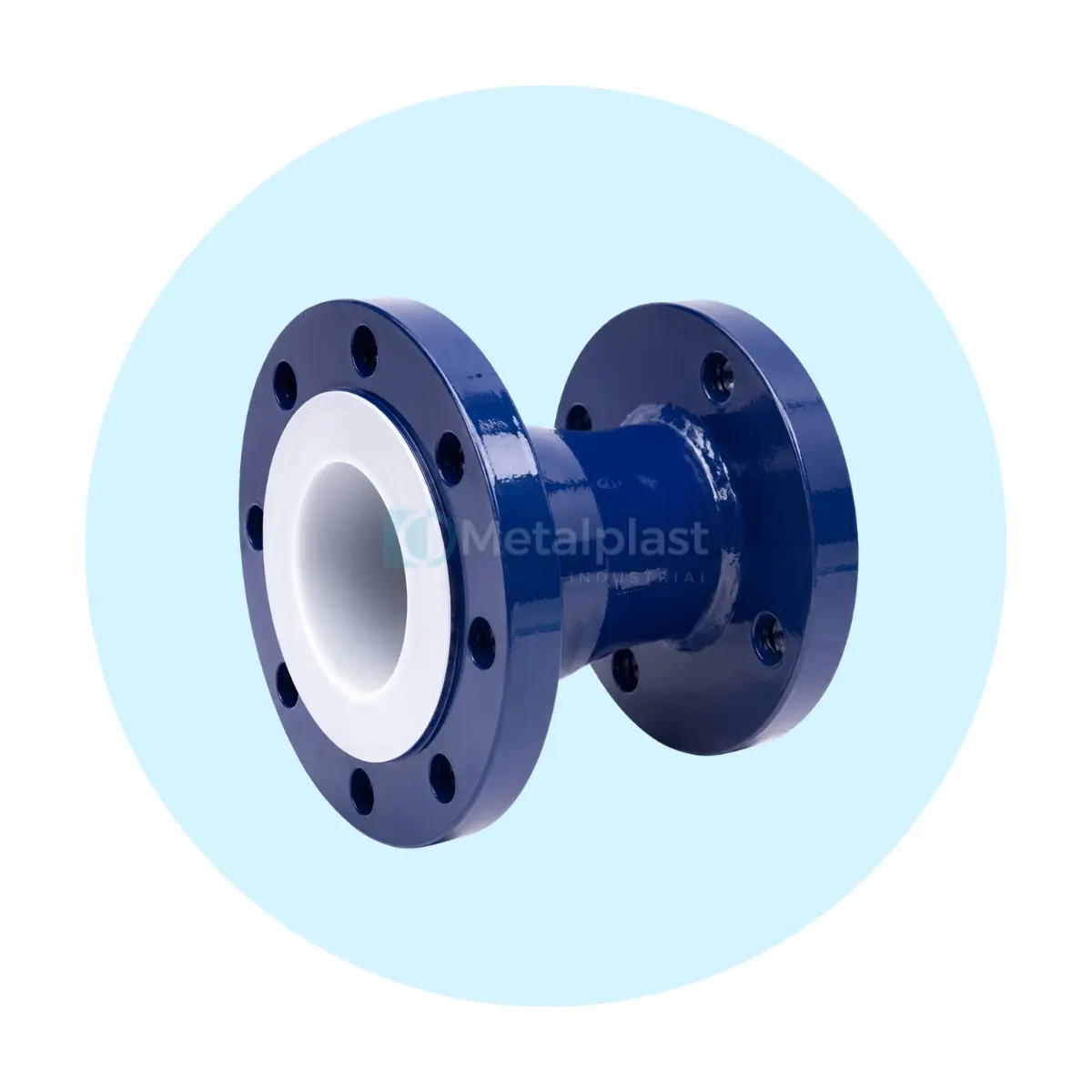

La Reducción Revestida Polyvalve es un accesorio diseñado para conectar secciones de tubería de diferente diámetro nominal, permitiendo realizar la transición de una línea de mayor diámetro hacia una de menor diámetro dentro de sistemas industriales destinados al transporte de fluidos corrosivos.
Su construcción combina una estructura metálica con revestimiento interno, evitando el contacto directo del fluido transportado con el material metálico del accesorio. Esta configuración permite integrar la reducción dentro de sistemas de tuberías revestidas utilizados en procesos con sustancias químicamente agresivas.
La reducción dispone de conexiones bridadas y diferentes combinaciones entre el diámetro principal NB y el diámetro reducido NB1. Según la tabla dimensional publicada por Polyvalve, se ofrecen configuraciones desde DN 25 × DN 20 hasta DN 300 × DN 250.
Las dimensiones y combinaciones disponibles dependen del diámetro nominal seleccionado. Polyvalve indica además que todas las dimensiones de su tabla están expresadas en milímetros.
Características técnicas
- Tipo de producto: Reducción revestida.
- Marca: Polyvalve.
- Denominación del fabricante: Lined Reducer.
- Diámetro principal: DN 25 a DN 300.
- Diámetro reducido: Variable según configuración.
- Material de construcción: ASTM A216 Gr. WCB / ASTM A106 Gr. B.
- Conexión: Bridada.
- Bridas: ANSI B16.5 / ASA 150.
- Revestimiento: Referenciado por ASTM D3418 y ASTM D2116.
- Configuración: Transición entre diferentes diámetros nominales.
- Aplicación: Sistemas de tuberías para fluidos corrosivos.
- Dimensiones: Expresadas en milímetros según tabla del fabricante.
