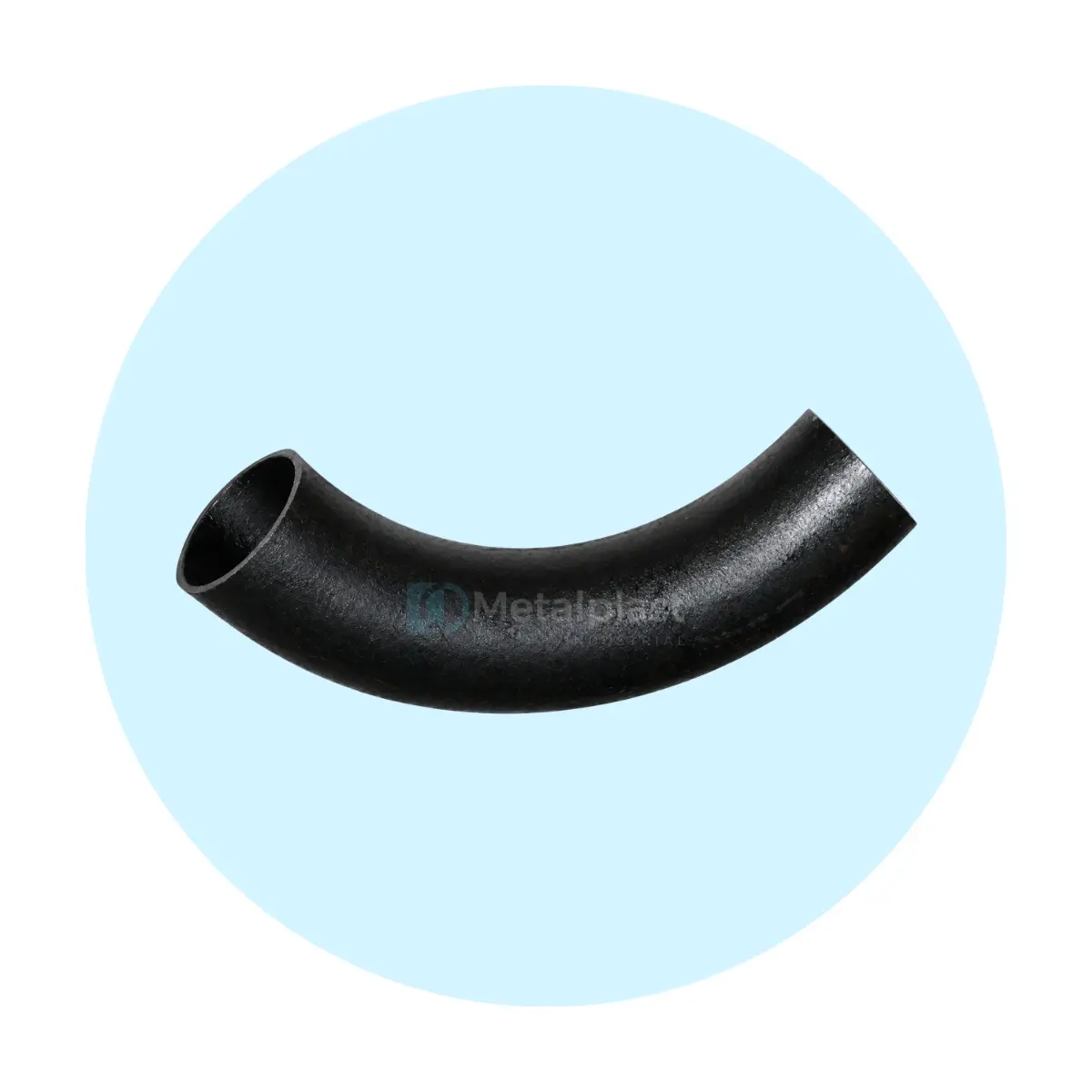

Las Curvas 3D y 5D de Acero al Carbono ASTM A234 WPB son accesorios diseñados para realizar cambios de dirección en sistemas de tuberías mediante una curvatura de radio amplio. Se conectan a la tubería mediante soldadura a tope BW (Butt Weld), proporcionando continuidad a la línea.
La principal característica de estas curvas es su radio de curvatura, expresado como múltiplo del diámetro nominal de la tubería. En una curva 3D, el radio corresponde aproximadamente a tres veces el diámetro nominal; mientras que en una curva 5D, corresponde aproximadamente a cinco veces dicho diámetro.
Esta geometría las diferencia de los codos convencionales Long Radius (LR) y Short Radius (SR), cuyos radios son menores. Al utilizar un radio más amplio, el cambio de trayectoria de la tubería se realiza de manera más gradual.
Radios de curvatura
Las configuraciones principales disponibles son:
3D: radio de curvatura equivalente a 3 veces el diámetro nominal.
5D: radio de curvatura equivalente a 5 veces el diámetro nominal.
Además de 3D y 5D, este tipo de accesorio puede fabricarse con radios especiales de acuerdo con los requerimientos del proyecto. Sin embargo, para la web de Metalplast mantendría 3D y 5D como las variantes principales, ya que son las que estamos definiendo en este producto.
Acabado superficial
Según los requerimientos de fabricación, estos accesorios pueden presentar diferentes tratamientos superficiales, entre ellos:
Pintura negra, aceite protector contra la corrosión o galvanizado en caliente.
La disponibilidad del acabado dependerá de la configuración y requerimiento solicitado.
Aplicaciones
Las Curvas 3D y 5D ASTM A234 WPB pueden emplearse en:
- Industria petrolera y de gas.
- Industria petroquímica.
- Plantas de energía.
- Sistemas de tuberías industriales.
- Obras hidráulicas.
- Industria de válvulas.
- Construcción naval.
- Proyectos de infraestructura y construcción.
Características técnicas
- Tipo de producto: Curva soldable.
- Material: Acero al carbono.
- Grado: ASTM A234 WPB.
- Norma dimensional: ASME / ANSI B16.9.
- Radio de curvatura: 3D y 5D.
- Ángulos: 30°, 45°, 60°, 90° y 180°.
- Tipo de conexión: BW (Butt Weld).
- Extremos: Biselados.
- Tipo de fabricación: Con costura o sin costura.
- Tamaño: 1/2″ – 80″ / DN15 – DN2000.
- Schedule: SCH 10, SCH 20, STD, SCH 40, XS, SCH 80, SCH 100, SCH 120, SCH 140, SCH 160 y XXS.
- Acabado superficial: Pintura negra, aceite protector o galvanizado en caliente.
- Aplicación: Sistemas de tuberías industriales.
Para más información , revisar la Ficha Técnica.
