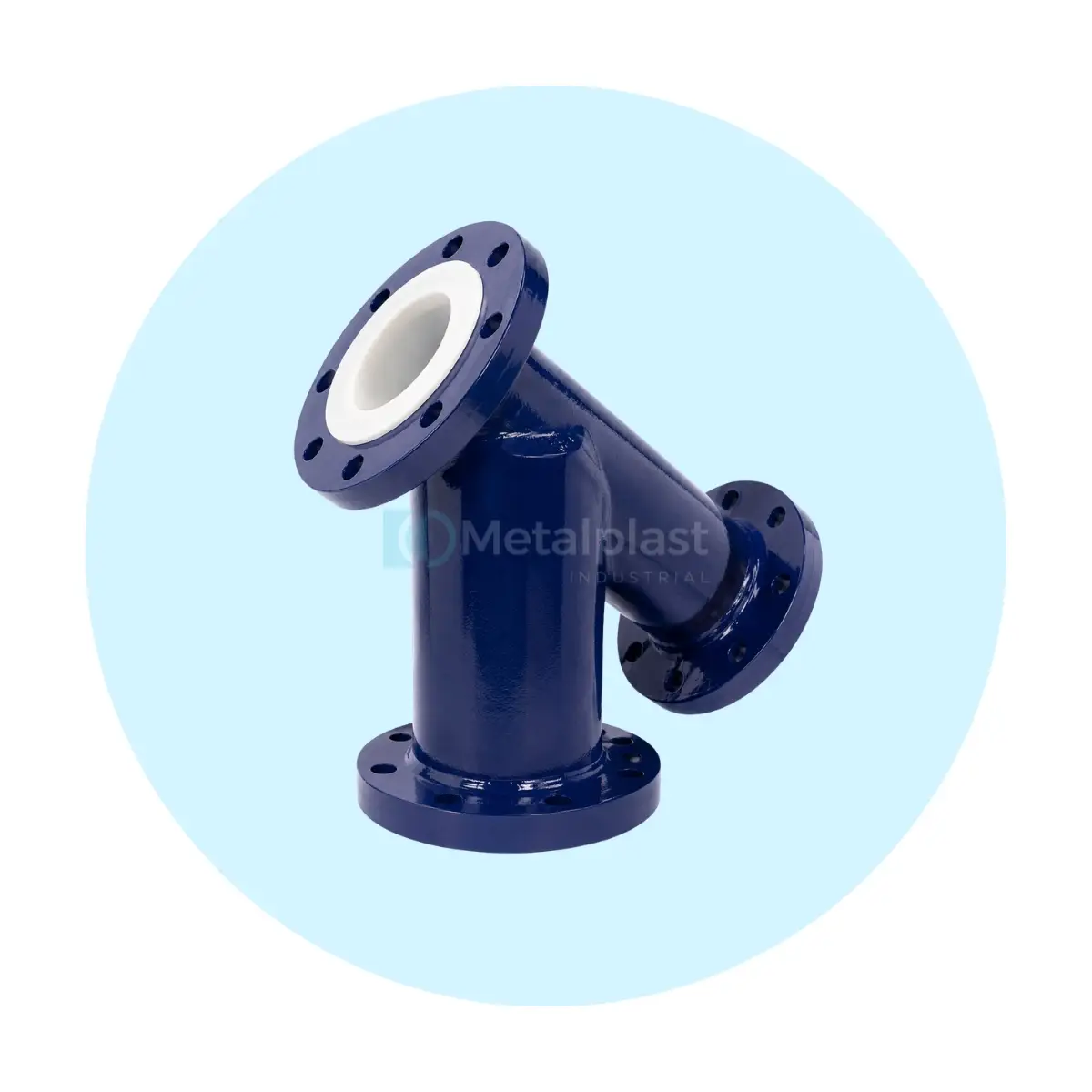

El Filtro Tipo Y Revestido Polyvalve está diseñado para retener partículas sólidas presentes en líneas de proceso que transportan fluidos corrosivos, ayudando a proteger válvulas, equipos y otros componentes instalados aguas abajo. Su configuración tipo Y integra el elemento filtrante en un ramal inclinado respecto de la línea principal.
El cuerpo está disponible en ASTM A216 Gr. WCB, ASTM A351 Gr. CF8/CF8M, Hastelloy C276 e Inconel, con opciones de revestimiento interno en PFA, FEP, ETFE, PVDF y PPH. En la configuración detallada por el fabricante, el cuerpo utiliza revestimiento PFA con un espesor mínimo de 3 mm, acompañado por componentes internos de PTFE y una malla filtrante de ETFE.
El elemento de filtración especificado es de ETFE de 40 mesh, mientras que los tubos interior y exterior son de PTFE. Esta combinación permite que los componentes expuestos al fluido cuenten con materiales adecuados para aplicaciones químicamente corrosivas.
El filtro utiliza conexiones bridadas RF, con clasificación ANSI Clase 150 o DIN PN 10. Polyvalve establece ANSI B16.34 para el diseño del cuerpo, ANSI B16.5 para las conexiones de brida y BS EN 12266-1 como estándar de ensayo. El fabricante también especifica prueba hidrostática de carcasa a 150 PSI y prueba de integridad del revestimiento a 20 kVDC.
Características técnicas
- Tipo de producto: Filtro Tipo Y revestido.
- Marca: Polyvalve.
- Tipo internacional: Lined Y Type Strainer.
- Diámetros: 3/4″, 1″, 1 1/2″, 2″, 2 1/2″, 3″, 4″, 6″ y 8″.
- Material del cuerpo: ASTM A216 Gr. WCB, ASTM A351 Gr. CF8/CF8M, Hastelloy C276 o Inconel.
- Revestimiento: PFA, FEP, ETFE, PVDF o PPH.
- Espesor de revestimiento PFA: Mínimo 3 mm en la configuración indicada.
- Elemento filtrante: ETFE.
- Grado de filtración: 40 mesh.
- Componentes internos: PTFE.
- Conexión: Bridada, Raised Face (RF).
- Clasificación: ANSI Clase 150 / DIN PN 10.
- Diseño del cuerpo: ANSI B16.34.
- Conexión de bridas: ANSI B16.5.
- Pruebas: BS EN 12266-1.
- Prueba hidrostática: 150 PSI.
- Spark test: 20 kVDC.
- Aplicación: Filtración de partículas en líneas de fluidos corrosivos.
Comercialización y distribución en Lima, todo el Perú y el exterior.
