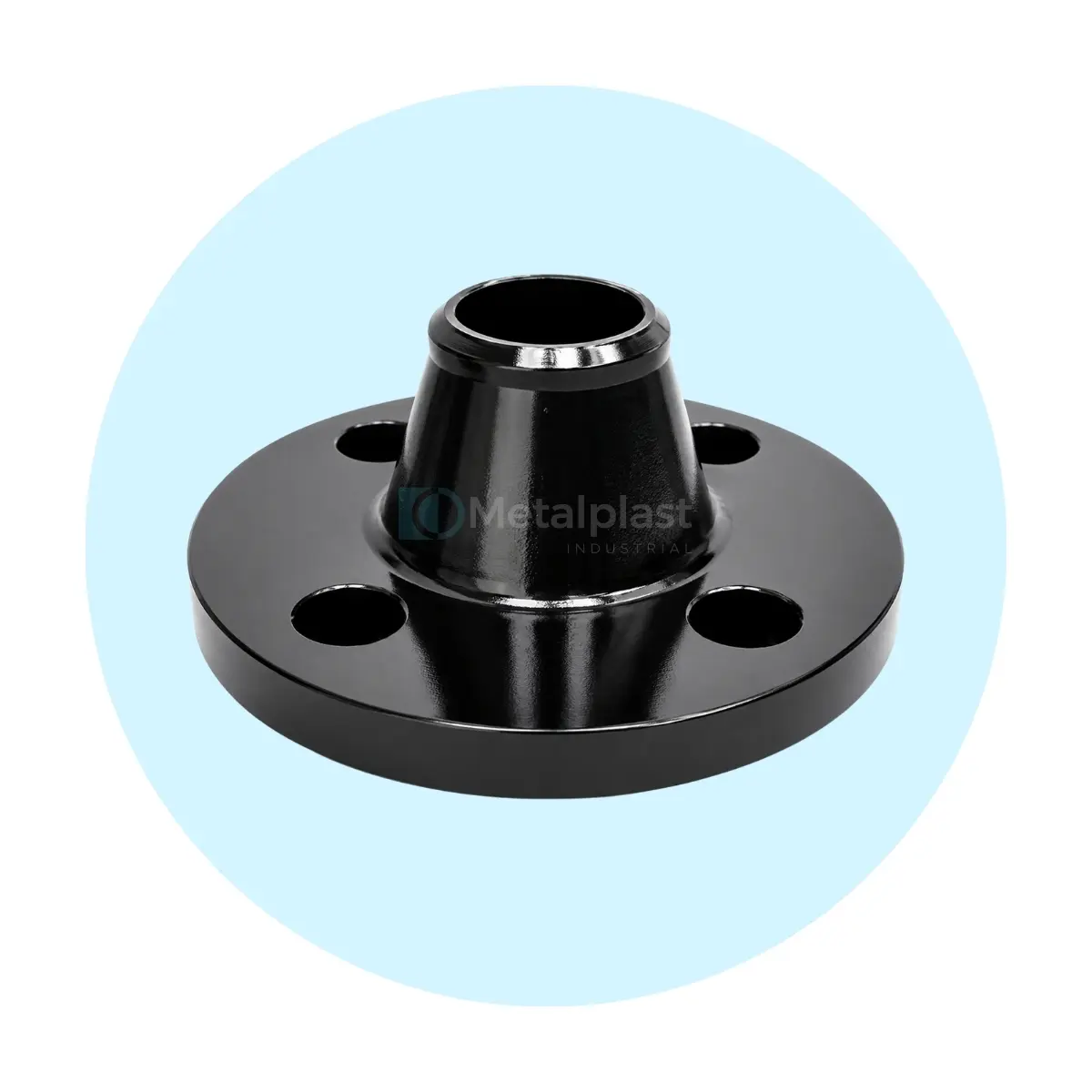

La brida Welding Neck, también conocida como Welding Neck Flange o WN Flange, es un accesorio para sistemas de tuberías fabricado en acero al carbono forjado ASTM A105. Se caracteriza por incorporar un cuello cónico prolongado diseñado para realizar la conexión con la tubería mediante soldadura a tope (Butt Weld).
Fabricada conforme a ASME B16.5, esta configuración corresponde a Clase 150, Schedule 40 y cara elevada RF (Raised Face). El cuello proporciona una transición progresiva desde el espesor de la brida hacia la tubería, característica propia de este diseño de conexión.
La ficha técnica especifica para cada tamaño nominal parámetros como el diámetro exterior de la brida (O), espesor mínimo (tf), diámetro del hub (X), diámetro inicial del cuello de soldadura (Ah), longitud a través del hub (Y), bore (B), círculo de pernos (W), diámetro y cantidad de perforaciones, además de los elementos de fijación y peso aproximado.
Por su configuración de cuello soldable, este tipo de brida es utilizado en sistemas de tuberías de sectores como minería, petróleo y gas, agua y saneamiento e industria, donde se requieren conexiones bridadas soldadas para líneas de proceso y conducción.
Características principales
- Tipo de Brida: Welding Neck / WN Flange.
- Material: Acero al carbono forjado ASTM A105.
- Norma dimensional: ASME B16.5.
- Clase de presión: Clase 150.
- Schedule: SCH 40.
- Cara de Brida: RF – Raised Face.
- Tipo de conexión: Soldadura a tope (Butt Weld).
- Diámetros nominales mostrados: NPS 1/2” hasta 40”.
- Perforaciones: Cantidad y diámetro variables según NPS.
- Dimensiones: Variables según diámetro nominal.
- Aplicaciones: Minería, petróleo y gas, agua y saneamiento e industria.
Para más información , revisar la Ficha Técnica.
